AITEC 高亮度直超薄半球照明LLSD-N系列

多薄圓頂照明，是各種缺陷檢測的理想選擇 只有9毫米厚??！長處●采用導光板的結構 ●?。?mm）可節省空間 ●超輕巧，易于操作●通過更換WD，不僅可以均勻照射，還可以實現各種照射效果●可與多種燈組合應用示例銅板檢測、玻璃檢測、板材檢測、金屬表面檢測 邊緣檢測、線傳感器檢測、目視檢測光源圖像處理光源拍攝示例●硬幣成像的比較工作硬幣● 暗場效果WD=5WD=10● 穹頂效果WD=20WD=30● 同軸效

多薄圓頂照明，是各種缺陷檢測的理想選擇

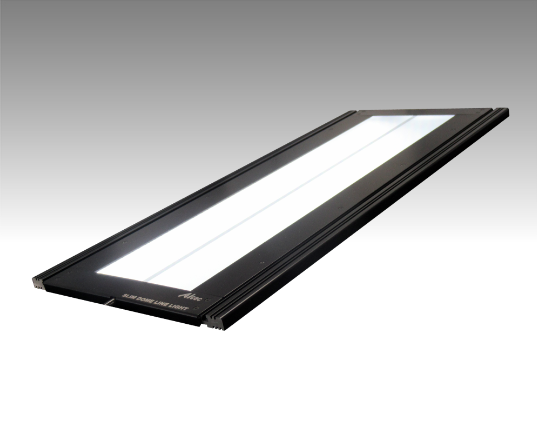

高亮度直超薄半球照明LLSD-N系列

  • RoHS2

  • custom_supported_allowed

  • natural_heat_release

  • emission_color_white


與普通直穹頂照明的尺寸比較圖

只有9毫米厚??！


長處


●采用導光板
的結構 ●?。?mm）可節省空間 ●超輕巧，易于操作

●通過更換WD，不僅可以均勻照射，還可以實現各種照射效果
●可與多種燈組合


應用示例


銅板檢測、玻璃檢測、板材檢測、金屬表面檢測 邊緣檢測、線傳感器檢測、目視檢測光源
圖像處理光源


拍攝示例


●硬幣成像的比較

舊500日元硬幣插圖

工作硬幣

● 暗場效果

WD=5

WD=5 拍攝示例

WD=10

WD=10 拍攝示例

● 穹頂效果

WD=20

WD=20 拍攝示例

WD=30

WD=30 拍攝示例

● 同軸效應

WD=60

WD=60 拍攝示例

WD=90

WD=90 拍攝示例

WD=150

WD=150 拍攝示例


輪廓圖


[典型示例：LLDMAC400F*/LLDMBC400F*]
LLDMAC400F*/LLDMBC400F*示例大綱圖
* 請注意，規格可能會因產品改進而更改。



陣容

  • LLSD100N*

    LLSD100N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○150×195×91002416.70.63典型值LPDVK1-2450W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD200N*

    LLSD200N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○250×195×92002433.40.77典型值LPDVK1-2450W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD300N*

    LLSD300N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○350×195×93002450.20.91典型值LPDVK1-24151W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD400N*

    LLSD400N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○450×195×94002466.91.05典型值LPDVK1-24151W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD500N*

    LLSD500N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○550×195×95002483.61.19典型值LPDVK1-24151W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD600N*

    LLSD600N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○650×195×960024100.31.33典型值LPDVK1-24151W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD700N*

    LLSD700N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○750×195×970024117.11.47典型值LPDVK1-24151W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD800N*

    LLSD800N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○850×195×980024133.81.61典型值LPDVK1-24301W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD900N*

    LLSD900N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○950×195×990024150.51.75典型值LPDVK1-24301W
    PDF圖紙 DXF 圖紙 電纜 查詢

  • LLSD1000N*

    LLSD1000N*

    發光彩長/寬/高[毫米]發光單位 A [毫米]輸入電壓 [V]功耗（白色） [W]重量 [公斤]兼容電源
    ○1050×195×9100024167.21.89典型值LPDVK1-24301W
    PDF圖紙 DXF 圖紙 電纜 查詢

言論


- *部分型號：發光顏色W（白色）
- 發光顏色尺寸以100毫米為單位


具有代表性的數據示例


[典型例子：LLSD400N]


照度分布

LLSD400N照度分布グラフ

照度特性

LLSD400N照度特性グラフ


安裝示例


●傳統穹頂照明

従來のドーム照明の設置イメージ(高さ方向にスペースを大きくとる)

●LLSD-N系列
即使在高度方向沒有空間的場所也可以安裝

LLSD-Nシリーズの設置イメージ


使用示例（LLSDJ）


線性照明可與高角度和低角度相結合

LLSD多照明LLSDJ

直線照明とLLSDシリーズの組み合わせイメージ図

※詳情請咨詢營業部。
