直穹頂的各種成像建議
對立時，可以調整成像狹縫。
長處

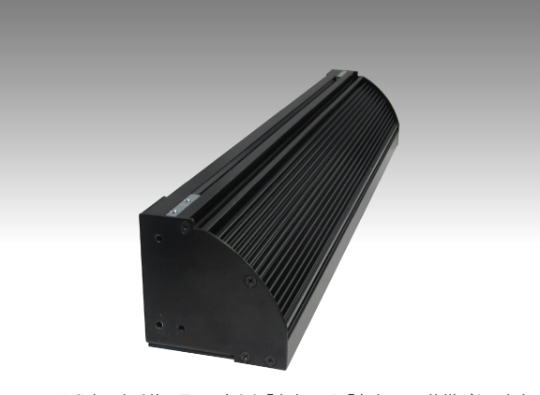

● 半管分成兩半的四分之一管照明 ●由于管道內部漫射的光均勻地照射工件表面，因此可以拍攝出通過直線照明無法獲得的陰影和光暈減少的圖像。
●由于是自然散熱模型，因此可以在潔凈室環境中使用
-可在短時間內
實現長尺寸生產 -與LLDEB系列相比，照度提高約40%（安裝在對面時） --LED基板部分的防塵規格（保護罩）
也可作為選件
應用示例
在紙粉環境中檢查無紡布片材（選擇防塵規格時）
檢測大尺寸工件或使用加寬相機成像狹縫時
組合示例
通過面對面，它可以自由安裝為半管（直圓頂）照明。
拍攝示例
通過調整安裝角度可以獲得所需的圖像
*黑白拍攝
輪廓圖
* 該圖是連接器右側規格 * 請注意，規格
可能會因產品改進而更改。
陣容
LLQPB100N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 150x74.7x75 100 XG4A10P （單面） 10.5 450克 LPDVK1-2450W LLQPB200N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 250x74.7x75 200 XG4A10P （單面） 20.0 650克 LPDVK1-2450W LLQPB300N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 350x74.7x75 300 XG4A10P （單面） 30.0 850克 LPDVK1-2450W LLQPB400N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 450x74.7x75 400 XG4A10P （單面） 39.5 1，050克 LPDVK1-2450W LLQPB500N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 550x74.7x75 500 XG4A10P （單面） 49.0 1，250克 LPDVK1-24151W LLQPB600N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 650x74.7x75 600 XG4A10P （單面） 59.0 1，450克 LPDVK1-24151W LLQPB700N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 750x74.7x75 700 XG4A10P （單面） 68.5 1，650克 LPDVK1-24151W LLQPB800N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 850x74.7x75 800 XG4A10P （單面） 78.5 1，850克 LPDVK1-24151W LLQPB900N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 950x74.7x75 900 XG4A10P （單面） 88.0 2，050克 LPDVK1-24151W LLQPB1000N
目錄<摘錄> PDF 繪圖（左） PDF 繪圖（右） DXF 繪圖（左） DXF 繪圖（右） 電纜 規格（左） 規格（右手） 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 連接器 功耗（白色） [W] 重量 [公斤] 兼容電源 ○ 1，050×74.7×75 1,000 XG4A10P （單面） 97.5 2，250克 LPDVK1-24151W
言論
- 發光長度尺寸以 100 mm
為單位 - 可制造高達 ~ 2，900 米。 對于其他尺寸，請聯系我們的銷售部門。 -連接器 [右出] 和“左出”規格可選擇最大 2，400 m 的發光長度，左右輸出為 2，500 m 或更長。
具有代表性的數據示例
[典型示例：LLQPB400N]
