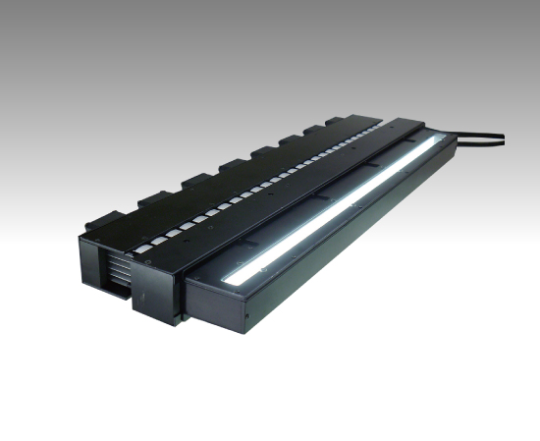

同軸落射照明，可從與線相機相同的軸照射
長處
●線形相機的同軸落射照明 ●通過半鏡從與相機同軸照射 ●通過從工件表面
的標記、劃痕和雕刻中釋放鏡面反射光來清除與檢測目標的對比度 ●工件與照明之間的距離越遠，相機中可以捕獲的鏡
面反射組件就越多
●雖然亮度高，但輻照器的深度短，可以
安裝在狹窄的地方。
應用示例
鋼板檢測、玻璃檢測、板材檢測、金屬表面檢測、邊緣檢測、線傳感器光源、視覺檢測光源、
圖像處理光源
圖像處理光源
檢查金屬軸瘀傷
拍攝示例
●鋼板標記的檢查
直線照明 直線照明
的
低角度照射很難
檢測到淺痕。
的低角度照射很難
檢測到淺痕。
LLRA
瘀傷的光被漫反射，暴力被檢測為黑點。
瘀傷的光被漫反射，暴力被檢測為黑點。
輪廓圖
*請注意，規格可能會因產品改進而更改。
陣容
言論
*1 當白色時 *2 如需選擇兼容的電源，請聯系我們的銷售部門。 - *部分型號：發光顏色 W （白色） R （紅色） G （綠色） B （藍色）
- 發光長度尺寸以 100 mm
為單位 ● 其他尺寸請聯系我們的銷售部門
具有代表性的數據示例
[典型示例：LLRA438Fx21-129W]
安裝示例
與直線圓頂照明（半管照明）組合
通過結合
同軸線照明和直線圓頂照明（半管照明），可以擦除線穹頂照明的成像窗狹縫的
反射。
