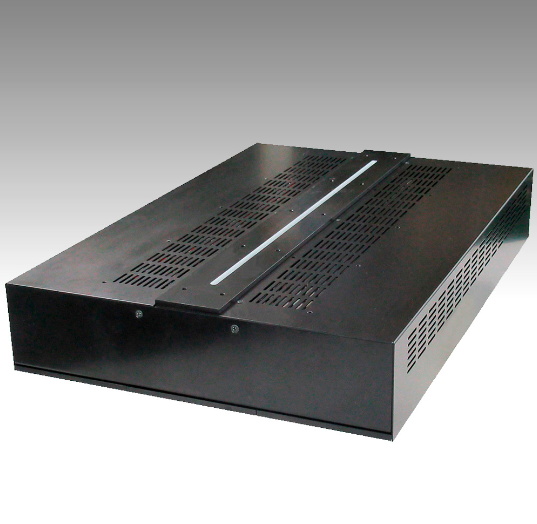

高端型號的直線（直線）圓頂照明（半管照明），以高功率照射漫射光
射光
長處
● 直線（線）圓頂照明（半管照明）照射漫射光的高端型號
● 照射到圓頂內部的光變成漫射光，均勻地照射工件表面。 ● 可以
抑制由于工件
不平整而導致的陰影和光暈的成像 ● 使用圓頂照明加快檢查線和
通過提高相機分辨率
來增加照度的理想選擇 ●獨特的風扇冷卻結構實現高亮度
● 照射到圓頂內部的光變成漫射光，均勻地照射工件表面。 ● 可以
抑制由于工件
不平整而導致的陰影和光暈的成像 ● 使用圓頂照明加快檢查線和
通過提高相機分辨率
來增加照度的理想選擇 ●獨特的風扇冷卻結構實現高亮度
它可以處理印刷過程中的檢查 <節類= _mstalt="533718133" _msthash="109" style="box-sizing: border-box; -webkit-font-smoothing: antialiased; text-rendering: optimizelegibility; vertical-align: bottom; border: 0px;">
應用示例
鋼板檢測、玻璃檢測、板材檢測、金屬表面檢測、邊緣檢測 線傳感器光源、外觀檢測
光源、圖像處理光源
光源、圖像處理光源
檢測引線框架
成像示例
● 檢查有光澤不規則的印刷品
直線照明 直線照明
會導致
打印表面出現陰影和光暈，使檢查打印部件變得困難。
會導致
打印表面出現陰影和光暈，使檢查打印部件變得困難。
LLDDB系列
均勻柔光可減少陰影和
光暈
均勻柔光可減少陰影和
光暈
照度比較（系列/顏色）
輪廓圖
[典型例子：LLDHBC400F*]
*請注意，規格可能會因產品改進而更改。
陣容
LLDHBC100F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 155×302×76.5 100 65 48 154型 ※ 2.2典型值 LPDCJ1-48301W-R4 LLDHBC200F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 255×302×76.5 200 165 48 308型 ※ 3.3典型值 LPDCJ1-48601W-R4 LLDHBC300F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 355×302×76.5 300 265 48 461型 ※ 4.7典型值 LPDCJ1-48601W-R4 LLDHBC400F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 455×302×76.5 400 365 48 615型 ※ 6.0典型值 LPDCJ1-48102W-R4 LLDHBC500F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 555×302×76.5 500 465 48 768型 ※ 7.3典型值 LPDCJ1-48102W-R4 LLDHBC600F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 655×302×76.5 600 565 48 922型 ※ 8.5典型值 LPDCJ1-48152Y-R4 LLDHBC700F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 755×302×76.5 700 665 48 1076型 ※ 9.8典型值 LPDCJ1-48152Y-R4 LLDHBC800F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 855×302×76.5 800 765 48 1229型 ※ 11.0典型值 LPDCJ1-48302S-R4 LLDHBC900F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 955×302×76.5 900 865 48 1383型 ※ 12.4典型值 LPDCJ1-48302S-R4 LLDHBC1000F*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 1055×302×76.5 1000 965 48 1536型 ※ 13.7典型值 LPDCJ1-48302S-R4
言論
* 當白色時 ● 發光長度尺寸以 100 mm
為單位提供 - * 部分型號： 發光顏色 W （白色） R （紅色） G （綠色） B （藍色）
● 其他尺寸請聯系我們
的銷售部門。 直穹頂照明
具有代表性的數據示例
[典型例子：LLDHB400FW]
* 發布的數據僅供參考。 我們不保證我們產品的質量
自定義示例
兩側有額外的切口，用于軸檢查
