CCS功率閃光燈 LED 照明 PF 系列塔瑪薩崎電子代理通過超強頻閃火縮短曝光時間，實現更快的檢測速度。 有助于提高生產率。CCS PF 系列還支持更換氙氣閃光燈的 LEDPF系列是專為頻閃發光設計的照明和專用電源系列，適用于高速移動的生產線上的圖像處理檢查，因?yàn)樗鼈兛梢砸?.1μsec為增量設置發射時序照射強光。擁有10個系列和76種的豐富陣容，支持小型電子元件、半導體、藥品、封裝等的檢查等
CCS功率閃光燈 LED 照明 PF 系列塔瑪薩崎電子代理通過超強頻閃火縮短曝光時間，實現更快的檢測速度。 有助于提高生產率。
CCS PF 系列還支持更換氙氣閃光燈的 LED
PF系列是專為頻閃發光設計的照明和專用電源系列，適用于高速移動的生產線
上的圖像處理檢查，
因?yàn)樗鼈兛梢砸?.1μsec為增量設置發射時序照射強光。

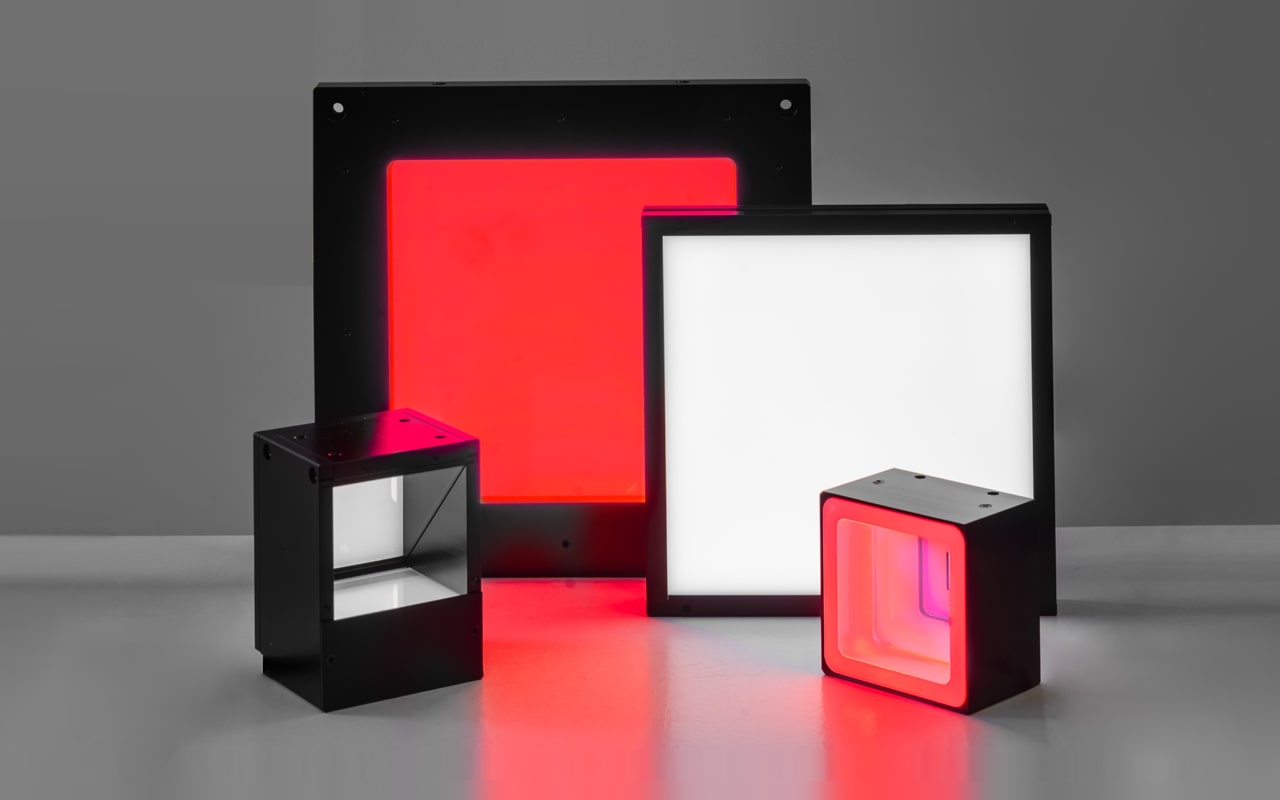

擁有10個系列和76種的豐富陣容，支持
小型電子元件、半導體、藥品、封裝
等的檢查等各種應用，有助于提高檢查速度和提高生產率。
由于超強光發射，減少了曝光時間。 即使在高速生產線上也可以成像而不會模糊。
*測量數據與LDL-PF-33X85SW LWD10mm
迄今
PF系列

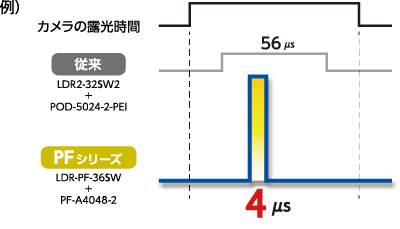

LDR-PF-36SW與傳統LDR2-32SW2的比較
可以在較短的發射時間內采集清晰的圖像。
它可以減少曝光時間并有助于加快檢測線。
與傳統產品成像（超速發光）相比，發光時間縮短至約1/10！

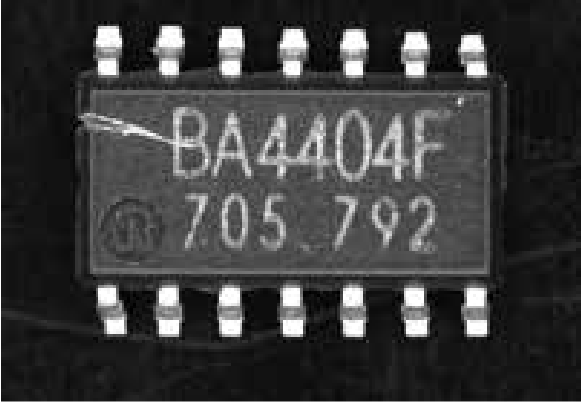

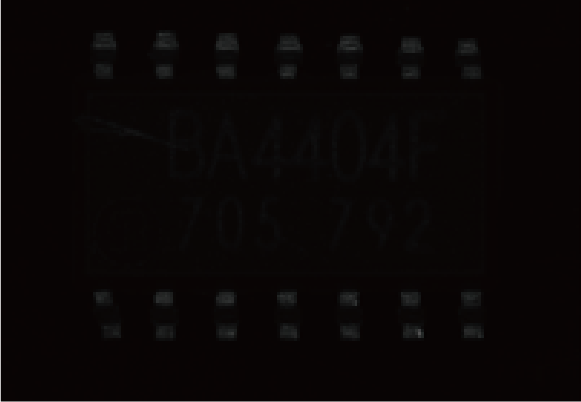

作品形象

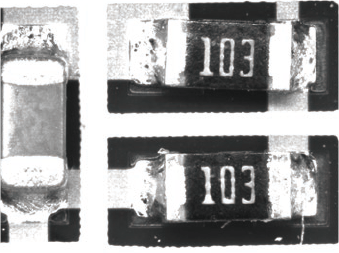

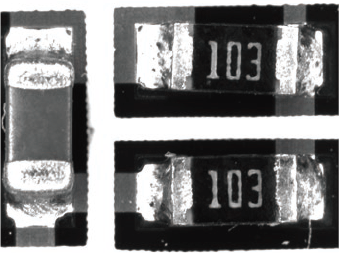

電子元器件
常規FPQ3-48SW+POD電源
PF 系列 FPQ-PF-48SW+PF 電源
兩次拍攝的曝光時間為100 μs
通過調整發光時間，實現了與氙氣閃光燈相當?shù)臋z查速度。
15W氙閃光燈
發光時間 1.75μs（實際值）
功率閃光燈
LED照明發光時間 15μs

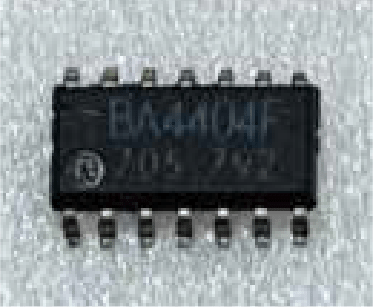

迄今
由于亮度不夠，必須延長
發光時間。
圖像模糊。

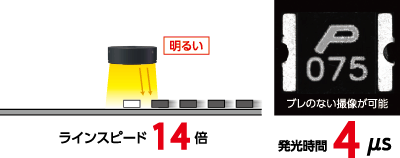

PF系列
憑借超強的光發射，您可以
拍攝
瞬間靜止圖像！

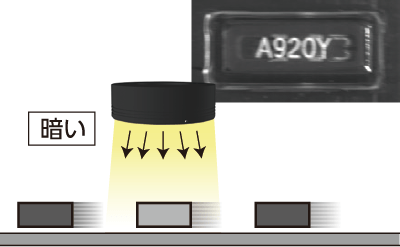

迄今
昏暗的照明增加了
圖像模糊→曝光時間
在高速線路上，圖像模糊

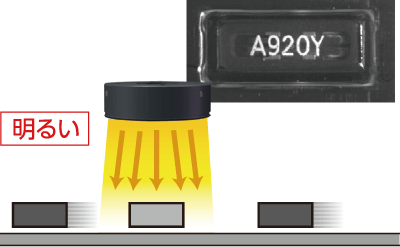

PF系列
明亮的燈光可以縮短曝光時間
→不模糊！
兼容高速線路！

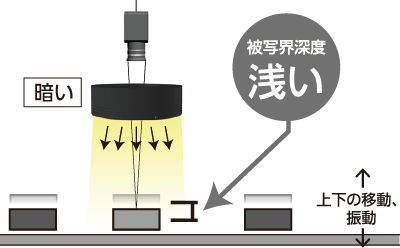

迄今
昏暗的照明打開
鏡頭光圈→淺景深
由于上下運動和振動的影響，焦點變得微弱

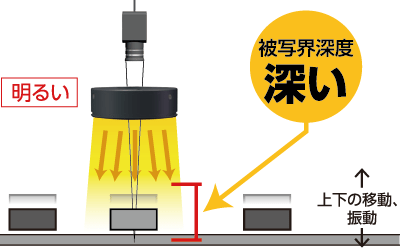

PF系列
當照明明亮?xí)r，可以減小
鏡頭的光圈→增加景深
不易受到上下運動和振動的影響！

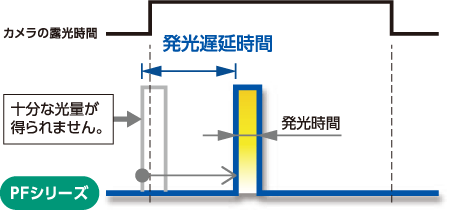

電源功能的閃光延遲時間設置允許您在相機的曝光時間內調整
發射時間。
（有關詳細信息，請參閱專用電源的使用說明書。 )
如果光線的發射時間早于相機的曝光時間，則無法獲得足夠的光強度。
■ 2路
■ 調光：512級
■ 發光時間 1~100μs
■ 發光延時時間 0~100μs（單位0.1μs）
■ 支持以太網通信和并行通信
■ 調光范圍切換功能等
■ 4路
■ 調光：512級
■ 發光時間 1~500μs
■ 發光延時時間 0~100μs（單位0.1μs）
■ 支持以太網通信和并行通信
■ 調光范圍切換功能
■ 觸發聯動功能等
| 輸入電壓 | 直流48V |
|---|---|
| 照明條件 | 最大發光時間 500μs 最大占空比：1% |
| 連接器 | EL 連接器 （ELP-04NV/ELP-09V） |
| 延長線 | FCB-PF/FCB-PF-EL9 系列（單獨出售） |
| 冷卻方式 | 自然冷卻 |
| 使用環境 | 溫度：0~40°C，濕度20~85%RH（無冷凝） |
| 存儲環境 | 溫度：-20~60°C，濕度20~85%RH（無冷凝） |
| CE標志 | 安全標準 EN62471-1 |
| 環境法規 | 符合 RoHS 標準 |
| 形狀 | 型號名稱*11 | 峰值電流 | 選擇 | 延長線 | ||
|---|---|---|---|---|---|---|
| RD（紅色） | SW （白色） | |||||
| 戒指 | LDR-PF-36RD | 5.4 安培 | 擴散板 偏光片適配器 | FCB-PF | ||
| LDR-PF-36SW | ||||||
| LDR-PF-54RD | 10.8 安培 | |||||
| LDR-PF-54SW | ||||||
| LDR-PF-75RD | 18 安培 | 21.6 安培 | ||||
| LDR-PF-75SW | ||||||
| 低角度環 | LDR-PF-75RD-LA | 16.2 安培 | 消融器 適配器 | FCB-PF | ||
| LDR-PF-75SW-LA | ||||||
| LDR-PF-100RD-LA | 28.8 安培 | FCB-PF-EL9 | ||||
| LDR-PF-100SW-LA | ||||||
| LDR-PF-150RD-LA | 42 安培 | |||||
| LDR-PF-150SW-LA | ||||||
| 漫射光環 | HPR-PF-50RD新款 | 6 安培 | 托架 | FCB-PF | ||
| HPR-PF-50SW新品 | ||||||
| HPR-PF-75RD | 12 安培 | |||||
| HPR-PF-75SW | ||||||
| HPR-PF-100RD | 21.6 安培 | |||||
| HPR-PF-100SW | ||||||
| HPR-PF-150RD | 36 安培 | FCB-PF-EL9 | ||||
| HPR-PF-150SW | ||||||
| HPR-PF-200RD | 43.2 安培 | |||||
| HPR-PF-200SW | ||||||
| 方形低角 | FPQ-PF-32RD新品 （特殊訂購產品） | ※1 | 反射鏡 | ※1 | ||
| FPQ-PF-32SW新 （特殊訂單項目） | ||||||
| FPQ-PF-48RD新 | 14 安培 | ー | FCB-PF | |||
| FPQ-PF-48SW新 | ||||||
| 酒吧 | 發光寬度 4mm | LDL-PF-19X4RD新 （特殊訂單項目） | ※1 | 擴散板 偏光片支架 | FCB-PF | |
| LDL-PF-19X4SW新 （特殊訂單項目） | ||||||
| 發光寬度 8mm | LDL-PF-33X8RD新 | 4 安培 | ||||
| LDL-PF-33X8SW新 | ||||||
| 發光寬度 18mm | LDL-PF-52X18RD | 5.4 安培 | ||||
| LDL-PF-52X18SW | ||||||
| LDL-PF-102X18RD | 10.8 安培 | |||||
| LDL-PF-102X18SW | ||||||
| LDL-PF-152X18RD | 16.2 安培 | |||||
| LDL-PF-152X18SW | ||||||
| 發光寬度 30mm | LDL-PF-52X30RD | 9 安培 | ||||
| LDL-PF-52X30SW | ||||||
| LDL-PF-102X30RD | 18 安培 | |||||
| LDL-PF-102X30SW | ||||||
| LDL-PF-152X30RD | 27 安培 | FCB-PF x2 ※2 | ||||
| LDL-PF-152X30SW | ||||||
| 平 | TH-PF-27X27RD新品 （特殊訂購產品） | ※1 | 光控膜 支架 | ※1 | ||
| TH-PF-27X27SW新品 （特殊訂單項目） | ||||||
| TH-PF-51X51RD新品 （特殊訂購產品） | ※1 | |||||
| TH-PF-51X51SW新品 （特殊訂單項目） | ||||||
| TH-PF-100X100RD新 | 41 安培 | FCB-PF-EL9 | ||||
| TH-PF-100X100SW新 | ||||||
| 圓頂 | HPD-PF-75RD | 12 安培 | 托架 | FCB-PF | ||
| HPD-PF-75SW | ||||||
| HPD-PF-100RD | 21.6 安培 | |||||
| HPD-PF-100SW | ||||||
| HPD-PF-150RD | 36 安培 | FCB-PF-EL9 | ||||
| HPD-PF-150SW | ||||||
| HPD-PF-200RD | 43.2 安培 | |||||
| HPD-PF-200SW | ||||||
| 平頂 | LFXV-PF-25RD新品 （特殊訂購產品） | ※1 | 保護板 | ※1 | ||
| LFXV-PF-25SW新 （特殊訂單項目） | ||||||
| LFXV-PF-50RD新品 （特殊訂購產品） | ※1 | |||||
| LFXV-PF-50SW新 （特殊訂單項目） | ||||||
| LFXV-PF-75RD新品 （特殊訂購產品） | ※1 | |||||
| LFXV-PF-75SW新 （特殊訂單項目） | ||||||
| LFXV-PF-100RD新 | 26 安培 | 36 安培 | FCB-PF-EL9 | |||
| LFXV-PF-100SW新 | ||||||
| 同軸的 | LFV-PF-35RD | 10.8 安培 | 14.4 安培 | 擴散板 偏光片 光控膜 支架 | FCB-PF | |
| LFV-PF-35SW | ||||||
| LFV-PF-50RD | 18.0 安培 | 21.6 安培 | ||||
| LFV-PF-50SW | ||||||
| LFV-PF-70RD | 37.8 安培 | FCB-PF-EL9 | ||||
| LFV-PF-70SW | ||||||
| LFV-PF-100RD | 48.6 安培 | 64.8 安培 | 擴散器/偏光片 光控制膜 | |||
| LFV-PF-100SW | ||||||
| 高分辨率同軸 | LFV-G-PF-27RD新品 （特殊訂單項目） | ※1 | 保護板 | ※1 | ||
| LFV-G-PF-27SW新品 （特殊訂單項目） | ||||||
| LFV-G-PF-35RD新 | 8 安培 | FCB-PF | ||||
| 低頻-G-PF-35SW新款 | ||||||
*1 由于是特殊訂單產品，請聯系您的銷售代表了解詳情。
*2 本產品有兩個連接器。 使用兩根相同長度的延長電纜。
如果兩根延長電纜的長度不同，則由于電纜的直流電阻引起的壓降差異，發光可能會不均勻。
