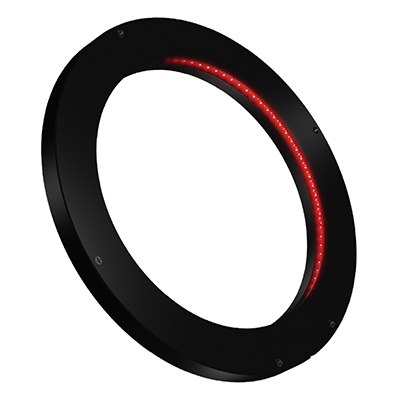

LDR-LA1 系列
LED 垂直安裝在線形板上。 照明呈環形排列，LED 面向水平。
厚度為 10 mm 的薄型設計。 它可以在工件附近使用。
型號和陣容
| 型號名稱/詳細信息 | 總目錄（節選） | PDF圖紙 | DXF 圖紙 | 處理LED照明的注意事項 | 保修和環境法規 | 3D-CAD | 產品數據表 |
|---|
LDR-75RD2-LA1
外徑φ75毫米，內徑φ46毫米，高度10毫米 |
|---|
LDR-75SW2-LA1
外徑φ75毫米，內徑φ46毫米，高度10毫米 |
|---|
LDR-75BL2-LA1
外徑φ75毫米，內徑φ46毫米，高度10毫米 |
|---|
LDR-75GR2-LA1
外徑φ75毫米，內徑φ46毫米，高度10毫米 |
|---|
LDR-96RD2-LA1
外徑φ96毫米，內徑φ60毫米，高度10毫米 |
|---|
LDR-96SW2-LA1
外徑φ96毫米，內徑φ60毫米，高度10毫米 |
|---|
LDR-96BL2-LA1
外徑φ96毫米，內徑φ60毫米，高度10毫米 |
|---|
LDR-96GR2-LA1
外徑φ96毫米，內徑φ60毫米，高度10毫米 |
|---|
LDR-146RD2-LA1
外徑φ146毫米，內徑φ110毫米，高度10毫米 |
|---|
LDR-146SW2-LA1
外徑φ146毫米，內徑φ110毫米，高度10毫米 |
|---|
LDR-146BL2-LA1
外徑φ146毫米，內徑φ110毫米，高度10毫米 |
|---|
LDR-146GR2-LA1
外徑φ146毫米，內徑φ110毫米，高度10毫米 |
|---|
LDR-176RD2-LA1
外徑φ176毫米，內徑φ140毫米，高度10毫米 |
|---|
LDR-176SW2-LA1
外徑φ176毫米，內徑φ140毫米，高度10毫米 |
|---|
LDR-176BL2-LA1
外徑φ176毫米，內徑φ140毫米，高度10毫米 |
|---|
LDR-176GR2-LA1
外徑φ176毫米，內徑φ140毫米，高度10毫米 |
|---|
LDR-206RD2-LA1
外徑φ206毫米，內徑φ170毫米，高度10毫米 |
|---|
LDR-206SW2-LA1
外徑φ206毫米，內徑φ170毫米，高度10毫米 |
|---|
LDR-206BL2-LA1
外徑φ206毫米，內徑φ170毫米，高度10毫米 |
|---|
LDR-206GR2-LA1
外徑φ206毫米，內徑φ170毫米，高度10毫米 |
|---|
長處
從最接近工件的距離照射
與LDR2-LA系列相比，可以從更靠近工件的距離進行照射。 它是對精細不規則、劃痕和雕刻字符進行成像的理想選擇。
LDR-206SW2-LA1成像示例：食品容器外觀成像
LED 水平安裝
通過水平安裝一排LED，實現了1mm的薄厚度。 由于可以安裝在靠近工件的距離處，因此有助于節省空間。
LDR-146-LA1橫截面結構圖
配置示例
LED 呈環形排列，面向水平方向。 它可以在工件附近使用。
LDR-146-LA1
