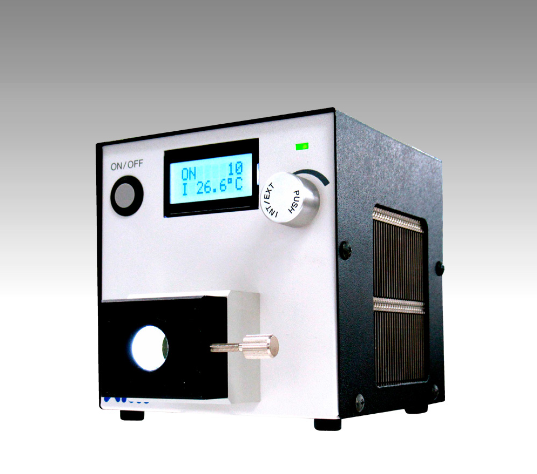

還提供用于針對嵌入式設備優化的圖像處理的緊湊型 LED 光源 BOX
IR 和 UV。
IR 和 UV。
長處
●輕巧緊湊的設計，非常適合嵌入設備
中 ●可選擇DC24V電源，可選電源適配器（可選）
●非常適合替代metahara和光纖光源
-配備可變聚焦透鏡，也可提供
光斑規格（定制） ● 可用于
各種應用
應用示例
各種光導光源、透射燈光源 線相機光源、區域相機光源 目視檢查光源、圖像處理光源
集成到檢測設備中
輪廓圖
*請注意，規格可能會因產品改進而更改。
規范
| 照明方式 | 恒流控制方式 |
|---|---|
| 輸入功率 | 直流24V（M3接線端子/交流適配器AC100V~240V） |
| 調光值 | 1000 個漸變 （0~999） |
| 冷卻方式 | 風扇冷卻 側進氣 尾排氣管（后風扇x1） |
| 發光二極管壽命 | 40.000 小時或以上* |
| 材料 | 證監會 |
| 兼容纖維 | 玻璃纖維 |
| 局域網連接器 | RJ-45型8極連接器（相當于J0011D21BNL脈沖） |
| 外部開/關信號連接器 | M3 接線端子（2 針） |
| 工作溫度和濕度 | 溫度：0~40°C，濕度：30~85%RH（無冷凝） |
| 儲存溫度和濕度 | 溫度：0~50°C，濕度：30~85%RH（無冷凝） |
| 安裝條件（高級） | 最高 2，000 m |
| 安裝條件（污染程度） | 2 級（有關污染程度和安裝類別的詳細信息，請參閱國際標準 IEC60664-1） |
| 安裝條件（安裝類別） | II類（有關污染程度和安裝類別的詳細信息，請參閱國際標準IEC60664-1 |
| 附屬品 | 使用說明書 ×1 ● 如果您需要外部控制軟件，請聯系我們的銷售部門。 |
| *這是假設值，直到環境溫度為30°C或更低時初始光強度降低到70%，并且光線以最大調光持續點亮（不是保證值） ●請從下面的“附件（底座） 列表”中選擇底座。 | |
附件列表
| 型 | PU-LLBKC-H | PU-LLBKC-E | PU-LLBKC-S | PU-LLBKC-J | PU-LLBKC-F |
|---|---|---|---|---|---|
| 形狀 | Φ15×20L | Φ15×37L | Φ15×15L | Φ20×30L | Φ15×31L |
| 尺寸寬×深×高[毫米] | 45×20×35 | 45×37×35 | 45×15×35 | 45×30×35 | 45×31×35 |
陣容
言論
*2 在距光導側面8mm處測得的初始照度，管束直徑為Φ150mm（使用我們的測量夾具測量時的照度）
● 其他尺寸請聯系我們的銷售部門。
具有代表性的數據示例
[典型例子：LLBKC1-BA-W]
* 發布的數據僅供參考。 我們不保證產品的質量。
選擇電源
后接線端子：DC24V輸入 交流適配器：AC100-240V輸入
*交流適配器可選
現貨規格/選項
【現貨規格】
照射直徑可通過鏡頭可移動機構改變。
[選項]
可根據聚光透鏡的照明范圍進行選擇
。
●請聯系我們的銷售部門進行選擇。
【LLBKC-LA系列/照度對比】
【LLBKC-LA系列/紅外光型強度對比】
