AITEC 同軸落射照明LCAG系列

漫射光從與相機同軸照射 漫射光通過半鏡與相機軸同軸照射長處● 通過半鏡從與相機同軸照射 ● 澄清與標記、劃痕和雕刻等檢測目標的對比度 ● 均勻均勻地照射鏡面工作 ● 適用于檢測閃亮金屬、薄膜、塑料等?！?電子元器件、印刷、食品、 廣泛的應用，如醫療保健應用示例尺寸測量、PCB圖案檢查、劃痕、標記和標記檢查、形狀檢查、區域相機光源、圖像處理光源引線框架的目視檢查拍攝示例●安裝板對齊直接光環照明由于照

漫射光從與相機同軸照射

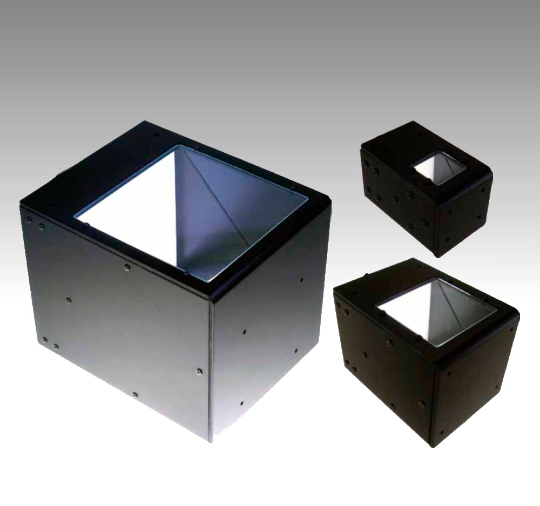

同軸落射照明LCAG系列

  • RoHS2

  • custom_supported_allowed

  • 紅外線

  • natural_heat_release

  • emission_color_white


漫射光通過半鏡與
相機軸同軸照射

半反射鏡同軸落射照明工作原理圖


長處



● 通過半鏡從與相機同軸照射 ● 澄清與標記、劃痕和雕刻等檢測目標的對比度 ● 均勻均勻地照射鏡面工作 ● 適用于檢測閃亮金屬、薄膜、塑料等。



● 電子元器件、印刷、食品、 廣泛的應用
，如醫療保健


應用示例


尺寸測量、PCB圖案檢查、劃痕、標記和標記檢查、形狀檢查、區域相機光源、
圖像處理光源

與穹頂照明組合的圖像
引線框架的目視檢查
引線框架外觀檢查圖像


拍攝示例


●安裝板對齊

直接光環照明由于照明
使用直射光環形照明的電路板攝影示例在基板表面上
的反射，很難
檢測到對準標記。
LCAG
使用 LCAG 的電路板攝影示例 對準標記即使在
光滑的表面上 檢測穩定


輪廓圖


LCAG 外形圖


陣容

  • LCAG25NW-E41

    LCAG25NW-E41

    發光彩長/寬/高[毫米]發光單位 A [毫米]最大額定電流值 [A]功耗 [W]輸入電壓 [V]重量 [公斤]兼容電源
    ○65x40×41200.133.1典型值240.13典型值TPDP1B-2410NCW
    目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 查詢

  • LCAG40NW-E41

    LCAG40NW-E41

    發光彩長/寬/高[毫米]發光單位 A [毫米]最大額定電流值 [A]功耗 [W]輸入電壓 [V]重量 [公斤]兼容電源
    ○80x55×56350.255.9典型值240.22典型值TPDP1B-2410NCW
    目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 查詢

  • LCAG55NW-E41

    LCAG55NW-E41

    發光彩長/寬/高[毫米]發光單位 A [毫米]最大額定電流值 [A]功耗 [W]輸入電壓 [V]重量 [公斤]兼容電源
    ○95x70×71500.368.6典型值240.34典型值TPDP1B-2430NCW
    目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 查詢

  • LCAG80NW-E41

    LCAG80NW-E41

    發光彩長/寬/高[毫米]發光單位 A [毫米]最大額定電流值 [A]功耗 [W]輸入電壓 [V]重量 [公斤]兼容電源
    ○125x95×96750.4611.1典型值240.64典型值TPDP1B-2430NCW
    目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 查詢

  • LCAG105NW-E41

    LCAG105NW-E41

    發光彩長/寬/高[毫米]發光單位 A [毫米]最大額定電流值 [A]功耗 [W]輸入電壓 [V]重量 [公斤]兼容電源
    ○150x120×1211000.5513.3典型值240.96典型值TPDP1B-2430NCW
    目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 查詢

言論


- 僅
發光顏色W（白色） ● 其他尺寸請聯系我們的銷售部門。


具有代表性的數據示例

[典型示例：LCAG100x120-150W-4]

LCAG照度特性圖
LCAG照度分布圖

* 顯示的圖表是參考示例 我們不保證產品的質量。


自定義示例


增強冷卻結構，實現高輸出 通過將冷卻方式從自然散熱改為風扇冷卻，實現更高的輸出
●高速生產線
●與工件保持距離，明確對比度
距離工件一定距離處的檢查圖像
高輸出允許與工件的距離更長， 提高缺陷檢測精度
