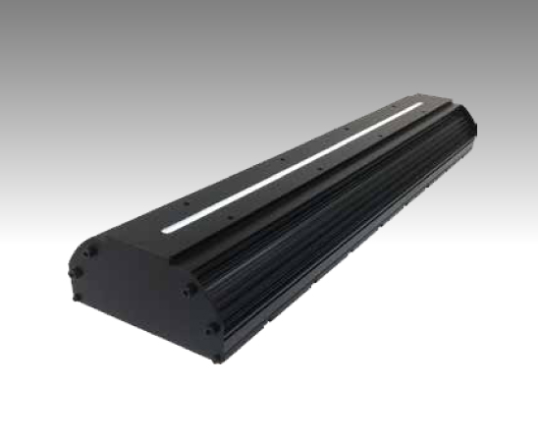

發出漫射光的直線（線）圓頂照明（半管照明）
長處
●照射漫射光的直（線）圓頂照明（半管照明）自然散熱的緊湊型模型 ●高輸出型
，孔徑寬度為50mm
●照射到圓頂內部的光變成漫射光，均勻地照射工件表面。 ●可以進行因工件不平整而抑制陰影和光暈的成像。
●非常適合使用圓頂照明提高檢查線的速度，并通過提高相機
的分辨率來增加照度 ●由于它是自然散熱模型，因此可以在電路板制造工藝等無塵室環境中使用。
應用示例
鋼板檢測、玻璃檢測、板材檢測、金屬表面檢測、邊緣檢測 線傳感器光源、外觀檢測
光源、圖像處理光源
光源、圖像處理光源
基材的抗蝕劑檢測
拍攝示例
● 電話按鍵檢查
直線照明 來自直線照明
的直接光會導致陰影不均勻和
按鈕暈屏，并使其難以識別字符。
的直接光會導致陰影不均勻和
按鈕暈屏，并使其難以識別字符。
LLDEA
均勻柔和的光線可以
抑制陰影和光暈
均勻柔和的光線可以
抑制陰影和光暈
輪廓圖
*請注意，規格可能會因產品改進而更改。
陣容
LLDEA100N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 129×100×49.7 100 65 24 21 ※ 0.48典型值 LPDC1-2430W-R6 LLDEA200N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 229×100×49.7 200 165 24 40 ※ 0.75典型值 LPDC1-24151W-R6-B2 LLDEA300N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 329×100×49.7 300 265 24 60 ※ 1.09典型值 LPDC1-24151W-R9-C2B2 LLDEA400N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 429×100×49.7 400 365 24 79 ※ 1.43典型值 LPDC1-24151W-1R2-C2B2 LLDEA500N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 529×100×49.7 500 465 24 98 ※ 1.76典型值 LPDC1-24151W1R5-C3B2 LLDEA600N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 629×100×49.7 600 565 24 118 ※ 2.1典型值 LPDC1-24151W-R9-C2B4 LLDEA700N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 729×100×49.7 700 665 24 137 ※ 2.44典型值 LPDCJ1D-36301W-1R05 LLDEA800N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 829×100×49.7 800 765 24 157 ※ 2.77典型值 LPDCJ1D-36301W-1R2 LLDEA900N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 929×100×49.7 900 865 24 176 ※ 3.21典型值 LPDCJ1D-36301W-R68 LLDEA1000N*
目錄<摘錄> PDF圖紙 DXF 圖紙 電纜 技術規格 查詢發光彩 長/寬/高[毫米] 發光單位 A [毫米] 拍攝窗口 B [毫米] 輸入電壓 [V] 功耗（白色） [W] 重量 [公斤] 兼容電源 ○●●● 1029×100×49.7 1000 965 24 195 ※ 3.54典型值 LPDCJ1D-36301W-R75
言論
* 當白色
● 電源的發射顏色 G（綠色） 與上述不同。 請聯系我們的銷售部門。 - *部分型號：發光顏色 W （白色） R （紅色） G （綠色） B （藍色）
- 發光長度尺寸以 100 mm
為單位 ● 其他尺寸請聯系我們
的銷售部門 直圓頂照明
代表性數據示例 [LLDEA400NW]
自定義示例
將
區域相機的成像窗口從狹縫更改為圓孔。
