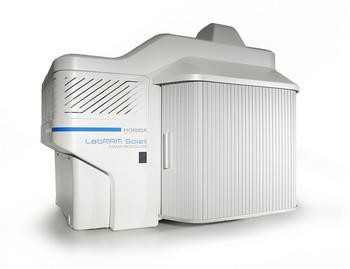

HORIBA LabRAM Soleil高分辨率快速拉曼光譜成像系統

1、主要功能及應用范圍：

主要功能及應用范圍：拉曼光譜是特定分子或材料獨有的化學指紋，能夠快速確認材料種類或者區分不同的材料。采用拉曼光譜可以定性及半定量的分辨測定對象的分子基團及聚集狀態；提供樣品的化學結構、相和形態、結晶度以及分子間相互作用的全部信息；應用于化學結構和化學鑒別，相和形態，應力及污染物和雜質鑒別。特別是用于含水物質及對稱基團物質的測試以及對不規則樣品具有顯著優越性。該儀器要包括寬場振鏡成像系統，高精度掃描平臺成像系統，2D、3D光譜成像處理系統等部分，以極高的分辨率和成像速度，實現對無機有機、納米材料，生物細胞、SERS等復雜樣品的拉曼光致發光光譜成像。

2、主要規格及技術指標：

(1) 473nm 固體激光器，激光輸出功率50mW。532nm固體激光器，激光輸出功率100mW。638nm固體激光器，激光輸出功率30mW。785nm固體激光器，激光輸出功率100mW。

(2) 光譜儀

采用非對稱Czerny Turner反射式光路設計，消色差象散，具有平場校正技術。測試范圍200～1700nm。同時內置4塊光柵：2400gr/mm, 1800gr/mm, 1200gr/mm, 600gr/mm。瑞利濾光片：473nm、532nm 、638nm和785nm帶通濾光片和Edge濾光片，低波數達30 cm^-1。光譜分辨率：≤1cm^-1（氖燈線半高寬），測試方法：采用≤2400刻線光柵，測量氖燈線585nm半高寬≤1cm^-1。靈敏度：硅三階峰的信噪比好于50 :1，并能觀察到四階峰。測試方法：采用532nm激發，總測量時間300秒，100X物鏡。光譜重復性：優于±0.02cm^-1。，測試方法：采用532nm激發，測量硅520cm^-1拉曼峰，測量10次以上。

(3)共焦技術

采用機械針孔共聚焦技術，軟件自動控制針孔尺寸，三維空間濾波。內置1個真實存在的機械共焦針孔，非狹縫和光纖虛擬模式，共焦孔大小5～500μm可調。采用消色差共焦光路，無需手動換透鏡。

(4)共焦顯微鏡

高穩定性研究級開放式顯微鏡?？烧{(diào)節物鏡和樣品臺聚焦，保證穩定性。提供足夠的空間用于原位實驗。高清攝像頭配置（500萬像素）。反射及透射科勒照明。反射和透射暗場照明。自動白光照明和拉曼測量切換。明暗場物鏡：5X，10X，100X，LWD 50X (工作距離11mm)。Class1激光安全門，無需暗室環境。

（5）檢測器

內置TE制冷EMCCD探測器，1024×256 pixel，檢測器尺寸26.6×6.7mm²。光譜讀出速率：≥1600光譜/秒。一次性快速成像≥100萬張光譜。信噪比和相差調節：1到1000軟件調節。讀出噪音：≤1e- （EM on 模式）。成像速率≤2ms/光譜（即1秒鐘500張光譜），積分時間≤0.1ms。

（6）快速成像

寬場振鏡拉曼成像Q-scan。實現樣品，物鏡固定，掃描激光光斑進行mapping拉曼成像。Q-scan模式下，自動平臺不動，XY掃描最大范圍40×40um（100X物鏡），100×100um（50X物鏡）。像差校正功能，掃描邊緣無畸變。粗糙表面快速成像，可獲取3D表面形貌圖，快速、實時自動聚焦拉曼成像。顆粒分析模塊，可進行顆粒定位，統計分析，自動拉曼測量。

（7）自動平臺

大面積高精度掃描平臺成像。平臺平移最大范圍：X75mm，Y50mm，Z20mm。XYZ最小步進50nm，重復性XY方向好于1μm，精度±1μm。閉環反饋，內置編碼器，編碼器精度50nm。自動定位測量點和進行光譜成像。

（8）儀器全自動化

軟件控制自動切換激發波長，包括激光光路，共焦光路，拉曼光路。軟件控制切換4塊光柵。軟件控制自動準直光路。軟件控制切換白光照明和拉曼測量。軟件控制一鍵式熒光背景校正。內置標準樣品，一鍵式校準波長。
